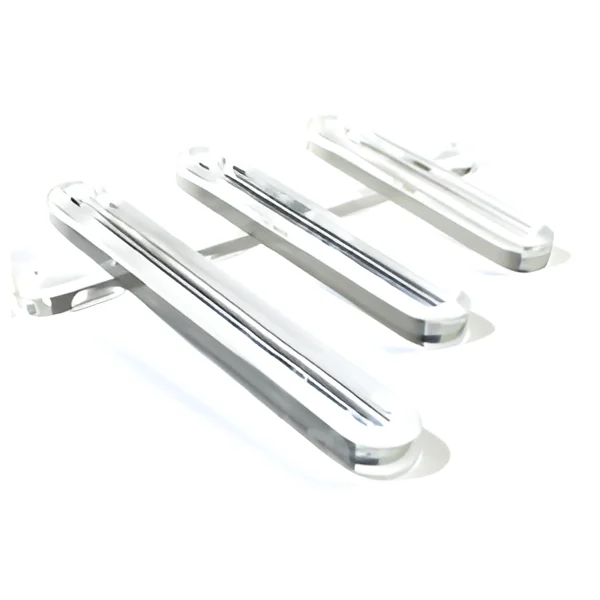

Hecho de borosilicato templado, este tipo de vidrio de nivel de reflexión para medidores se utiliza en diversas aplicaciones donde se requiere tanto resistencia química como un bajo coeficiente de expansión térmica. Los vidrios se fabrican de acuerdo con la norma internacional DIN7081, que garantiza calidad y confiabilidad. Con el fin de lograr la estandarización de este tipo de mirillas en las diferentes industrias, el instituto regulador alemán, DIN por sus siglas en alemán, diseñó parámetros estándar para la fabricación de este tipo de vidrio.
Vidrio de Nivel de Reflexión – Características
Entre las principales características de esta normativa se encuentran los parámetros dimensionales, la resistencia a la presión, la composición química, las características de los prismas reflectores, los parámetros de tolerancia en cuanto al paralelismo y las pruebas de aceptación necesarias. Debido a que el vidrio tiene prismas reflectores, el espectro de luz se refleja de tal manera que, donde hay líquido, el color del vidrio se vuelve opaco y donde no hay líquido, es brillante. Estos vidrios se utilizan principalmente en la industria petroquímica, la industria del petróleo y aplicaciones de uso general.
Además, debido a que el cristal tiene prismas de reflexión, el espectro de luz se refleja de tal manera que donde hay líquido es totalmente opaco y donde no hay líquido es brillante. Estos se utilizan principalmente en la industria petroquímica, refinerías y aplicaciones de uso general.
Aplicación en cuestión | PSI | °C |
---|---|---|
Fluido no corrosivo a temperatura ambiente, sin vapor, sin ataque químico al cristal; en contacto directo con el cristal | 4000 | 30 |
Fluido no corrosivo a temperatura ambiente, sin vapor, sin ataque químico al cristal; en contacto directo con la mica protectora (únicamente para mirillas planas) | NA | NA |
Fluido caliente o Vapor Saturado en contacto directo con el cristal | 500 | 250 |
Fluido caliente o Vapor Saturado en contacto directo con la mica protectora (únicamente para mirillas planas) | NA | NA |
Ancho b | Radio r | Longitud l | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Número | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |
30mm | 15mm | 140 mm | 165 mm | 190 mm | 220 mm | 250 mm | 280 mm | 320 mm | 340 mm | – | – |
34mm | 17mm | 5-1/2” | 6-1/2” | 7-1/2” | 8-5/8” | 9-7/8” | 11” | 12-5/8” | 13-3/8” | 370 mm | 400 mm |
Propiedades Químicas | Resistencia hidrolítica | HGB 1 (ISO 719) |
---|---|---|
Resistencia ácida | Clase S1 (ISO 1776) | |
Resistencia Alcalina | Clase A2 (ISO 695) | |
Composición Química | SiO2 | Min 80% Contenido |
B2O3 | Min 13% Contenido | |
Na2O + K2O | Min 4,5% Contenido |
